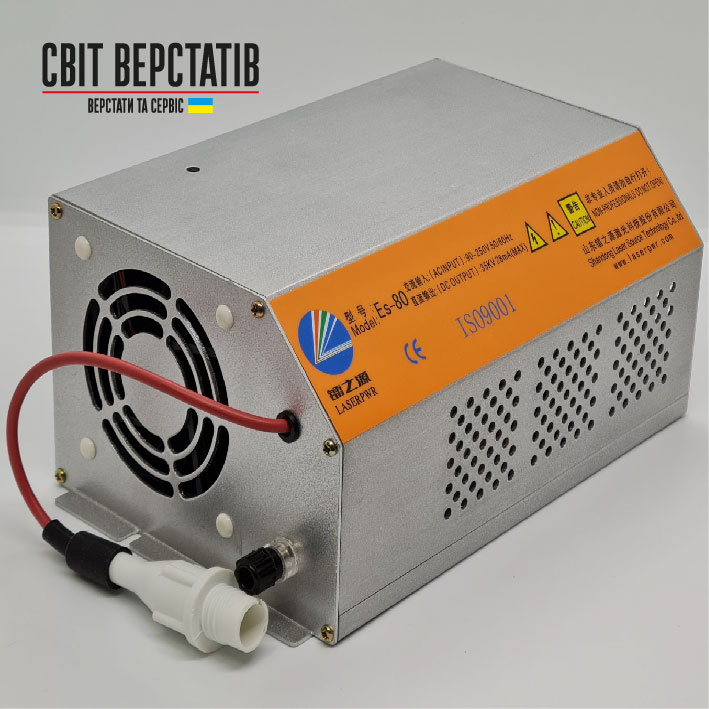

Блок живлення (блок високої напруги) HY-ES80 призначений для CO2 лазерних трубок потужністю 80-100Вт. Цей продукт є сучасним високотехнологічним пристроєм мають ряд особливостей в порівнянні зі звичайними блоками живлення:
- широкий діапазон вхідної напруги 90-250 В;
- функція захисту відкритого каналу, якщо ланцюг високої напруги має нестабільне підключення або розімкнуте – захист блоку живлення автоматично відключить подачу висока напруга;
- блок живлення HY-ES80 може комплектуватися РК екраном, або підключатися до контролеру лазерного верстата, при цьому на екран або контролер буде виводиться актуальна інформація про стан блоку живлення (міліамперметр, інформацію про помилки – сигнал плати, відкритий контур, захист від води).
Використання цього блоку живлення забезпечує високу продуктивність і довговічність лазерної трубки, а також просту діагностику несправностей.
Блок живлення виконаний в алюмінієвому корпусі, має активну систему вентиляції. Має дві клеми підключення – на 3 контакти – живлення і на 6 контактів – управління.
Блок високої напруги (БВН) може працювати з системою управління. Система підключається клемами TLL-G-IN або TLH-G-IN.
Для коректної роботи БВН, він повинен бути заземлений!
Характеристики:
Напруга живлення | 90-250 В |
Частота змінного струму | 47-440 ГЦ |
Максимальна вхідна потужність | 500ВТ |
Максимальний вхідний струм | 6А |
Максимальна вихідна напруга | 40 кВ постійного струму |
Максимальна сила струму на виході | постійний струм 28mA |
Ефективність | >/ = 90% (повне завантаження) |
Час напрацювання на відмову | >/ = 10000 годин |
Швидкість відгуку | ≤ 1мс (час від подачі TTL сигналу до подачі 90% вихідного струму) |
Умови експлуатації | Робоча температура: -10-40 °С; відносна вологість: ≤ 90% |
Охолодження | Повітряне (вбудований вентилятор) |
Розміри | Д* Ш* В = 215 *145*110 mm |
Маса | 2.15 kg |
Важливо! Слід пам’ятати, щоб уникнути перегрів трубки і передчасного виходу її з ладу слід контролювати за допомогою міліамперметра струм при роботі лазерних трубок.
Для лазерних трубок 80 Вт струм не повинен перевищувати 23 мА.
Для лазерних трубок 100 Вт струм не повинен перевищувати 25 мА.
